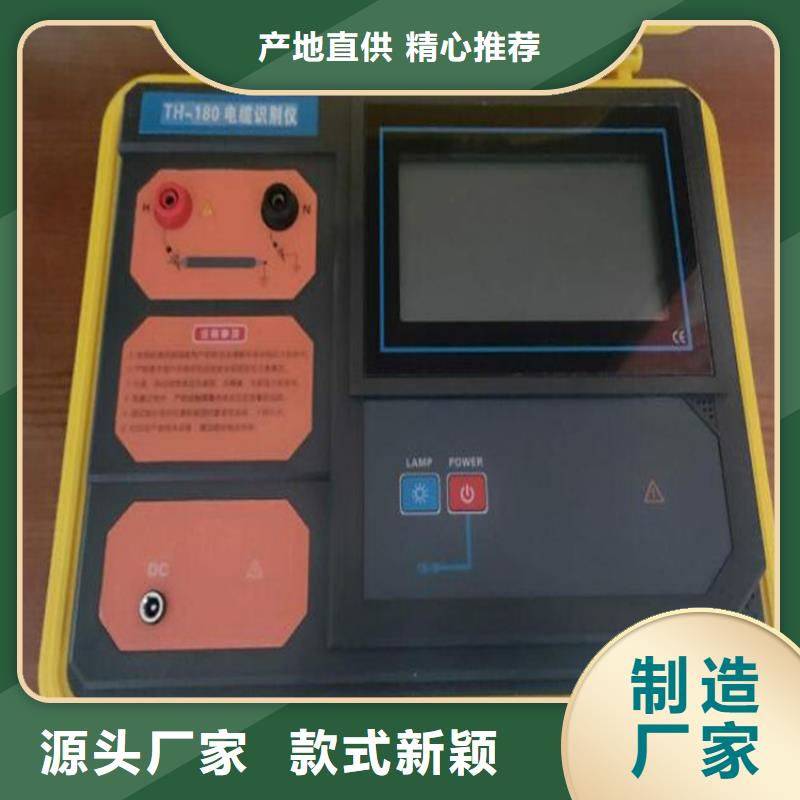

焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

<焦作>天正华意电气设备有限公司

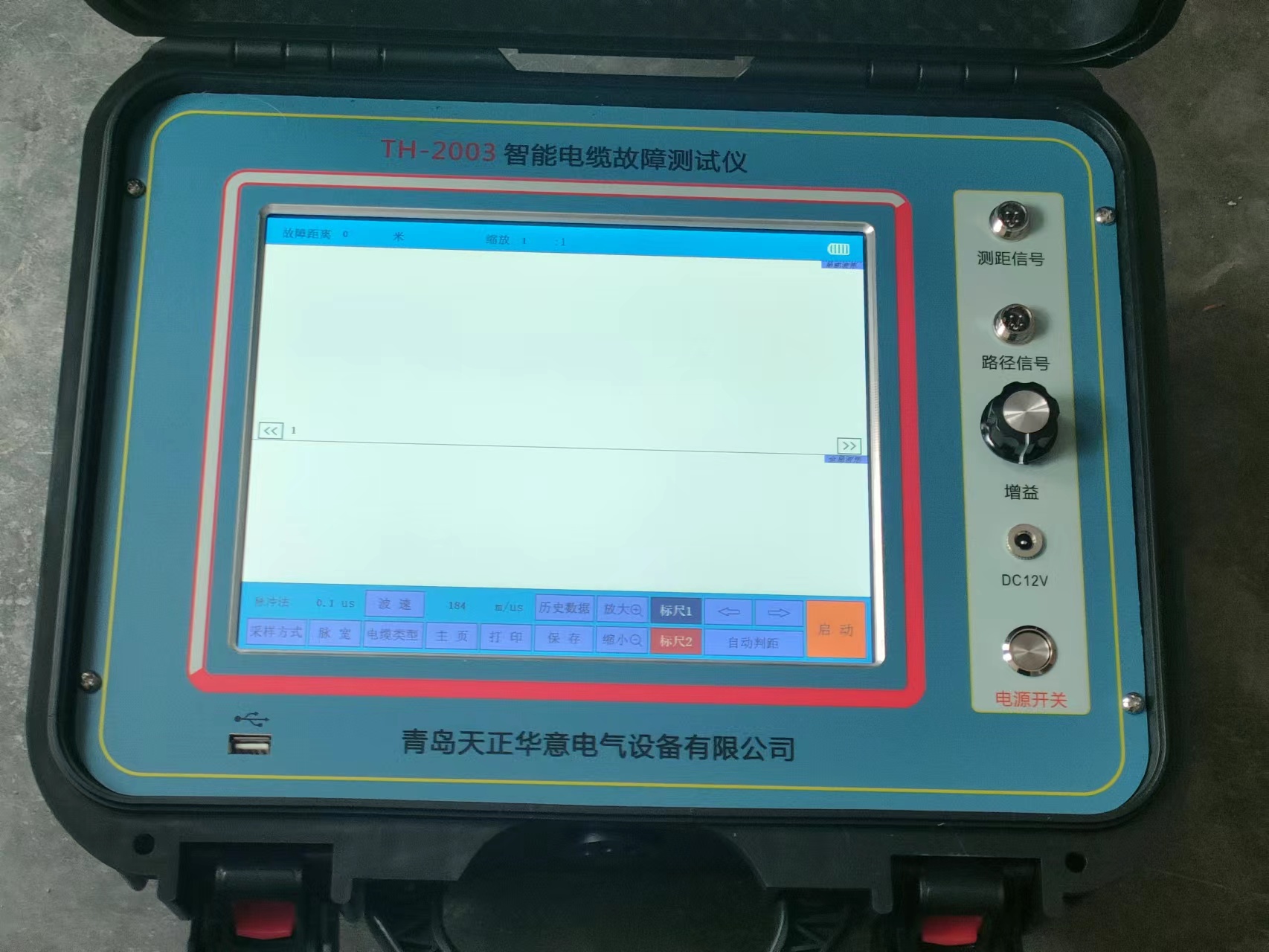

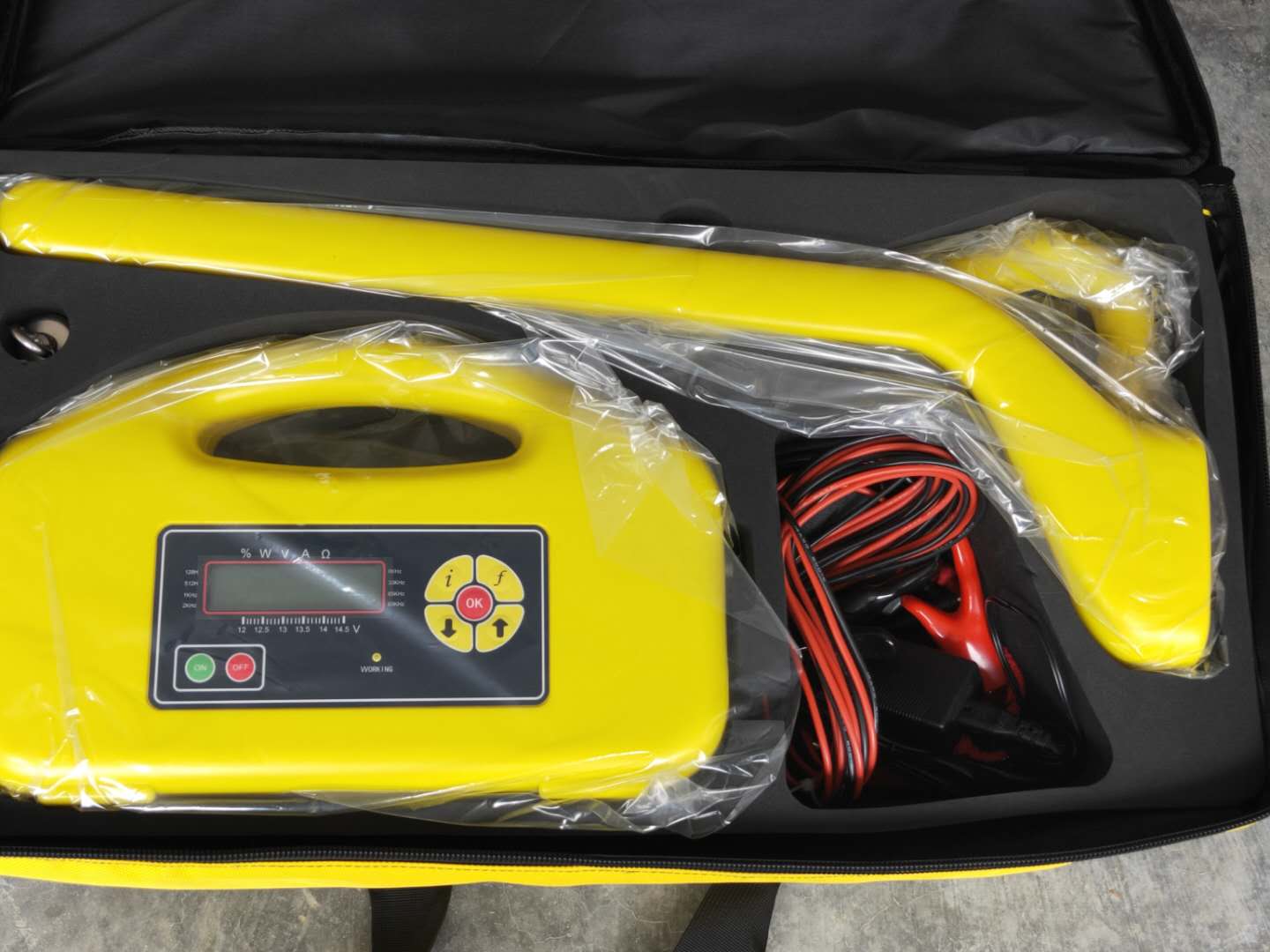

焦作电缆故障探测仪 电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％四、路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，

焦作服务周到的智能电缆识别仪厂家 <焦作>天正华意电气设备有限公司

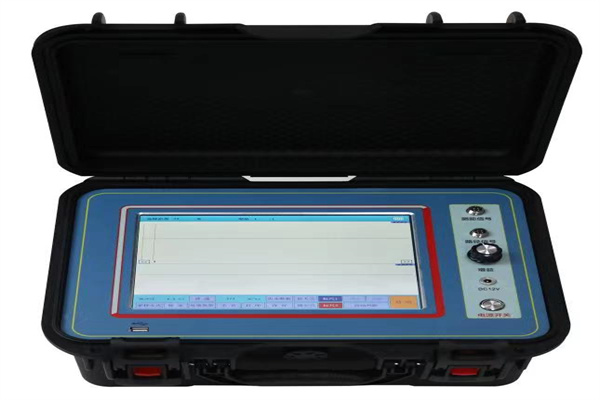

焦作电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

焦作电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

焦作服务周到的智能电缆识别仪厂家 <焦作>天正华意电气设备有限公司

焦作电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。

焦作电缆故障探测仪 仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。滤波参数 功能描述全通 全通：带宽100Hz~1.5kHz本设定提供的工作频带，适合在外界干扰比较小的环境下使用。低通 低通：带宽100Hz~400Hz本设置特别适用于测量点距离正在故障点比较远，或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号，容易发生低频信号的噪音音量较高的现象。高通 高通：带宽200Hz~1.5kHz本设置，适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。带通 带通：带宽150Hz~600Hz带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。这样根据不同的现场，选择合适的滤波参数。本设备支持四种录波参数

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间焦作电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

焦作服务周到的智能电缆识别仪厂家 <焦作>天正华意电气设备有限公司

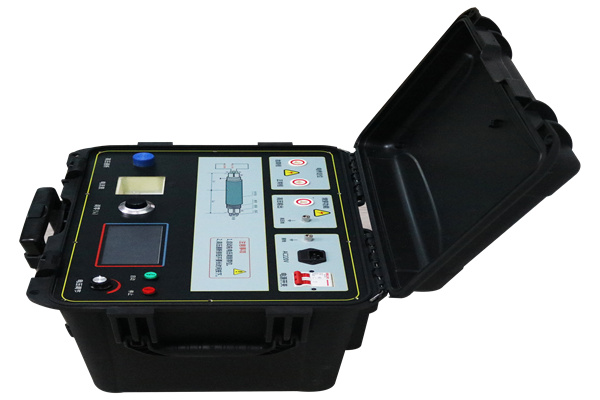

焦作电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。

焦作电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

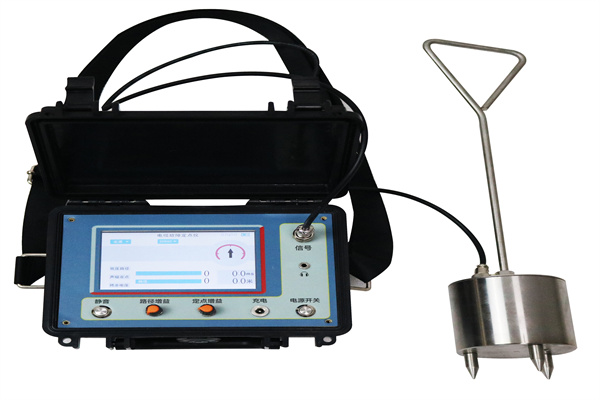

焦作电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪跨步电压法使用教程。为了更快掌握电缆故障仪的使用方法，可用一根约30米长的电线模拟。如果在模拟的环境下能熟练使用仪器找到故障点，那么在实际使用中就会更方便了。如图：将电缆拉直放在地面上，电线两头剥皮露出铜线，电线一端接信号源，另一端埋入地下约10厘米（埋入点C就是我们要找的故障点）。启动信号源和手持机，频率就按默认的65kHz。1、将叉子贴着电线，平行于电线的方向插入地下，调节定点增益，使信号强度约为10（信号约10格）2、调节路径增益使电磁波信号在10格左右，沿着电线往C点走，如果偏离了电线，电磁波信号会减弱。3、沿着电线往C点走，每隔50厘米，将叉子插入地下，稳定后看信号强度，会发现信号强度逐渐增大。4、到了A点（距离故障点约3米），信号强度可能满格（15），这时调节定点增益，使信号强度约为10。5、再继续玩前走，每次走30厘米，会发现A到C信号强度越来越大，然后C到E又变小。这是因为电流由C点往外流，越靠近C点电流越大，检测到的信号也就越强。6、在B点调节定点增益，使信号强度约为10，从B点往D点走， 每次前进10厘米，会发现B点到C点信号变强，C点到D点变弱。当C点处于叉子的正中心时，信号弱，信号强度可能只有4左右。这是因为故障点到叉子两端的距离相等，故障点C到叉子两端的电压相等，方向相反，所以叉子两端的电压约为0，所以信号也约为0。7、然后垂直于电线（或者叉子）画一条线（图中虚线），从F点往G点走，每次前进10厘米，会发现和6一样的检测效果。沿着虚线，当C点处于叉子的中心时，信号强度小，约为3，其他地方都比较大。8、由此可以判定，实现电线和虚线交叉的地方就是故障点了，故障点可到10厘米左右。按上述步骤来回练习，熟练使用后就可以开始实际应用了。

焦作电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 我公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。电缆故障预定位测试主机是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，电缆故障预定位测试主机采用了国际水平的技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。二、仪器功能与特点：1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。5．具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏 6．无测试盲区。7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。三、主要性能指标：1．测试方法：低压脉冲、高压闪络、速度测量。2．冲击高压：低于35KV电力电缆。3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。4．测试距离：＞30Km。5．读数分辨率：1m。6．系统测试精度：小于50cm。7．测试电缆脉宽设有：具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。11．工作条件：温度-10℃～＋45℃，相对湿度 90％。四、仪器的系统组成和工作原理：电缆故障测试仪系统的组成方框图如图一所示：电缆故障快测仪主要由高压冲击单元、和波形记录分析仪（测试主机）两部分组成。1、高压脉冲发生器 高压脉冲发生器是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。2、波形记录分析仪（测距主机）这个部分是整个仪器的大脑，负责向其他部件发送指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，再对采集到的信号进行高速的运算分析。

焦作电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％四、路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

<焦作>天正华意电气设备有限公司 焦作服务周到的智能电缆识别仪厂家

焦作电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。
