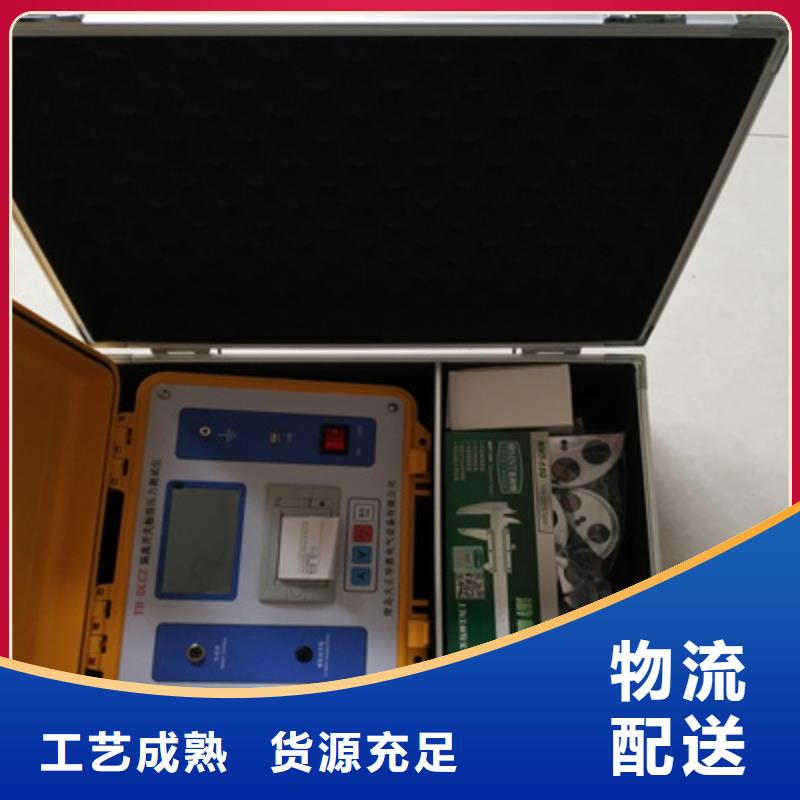

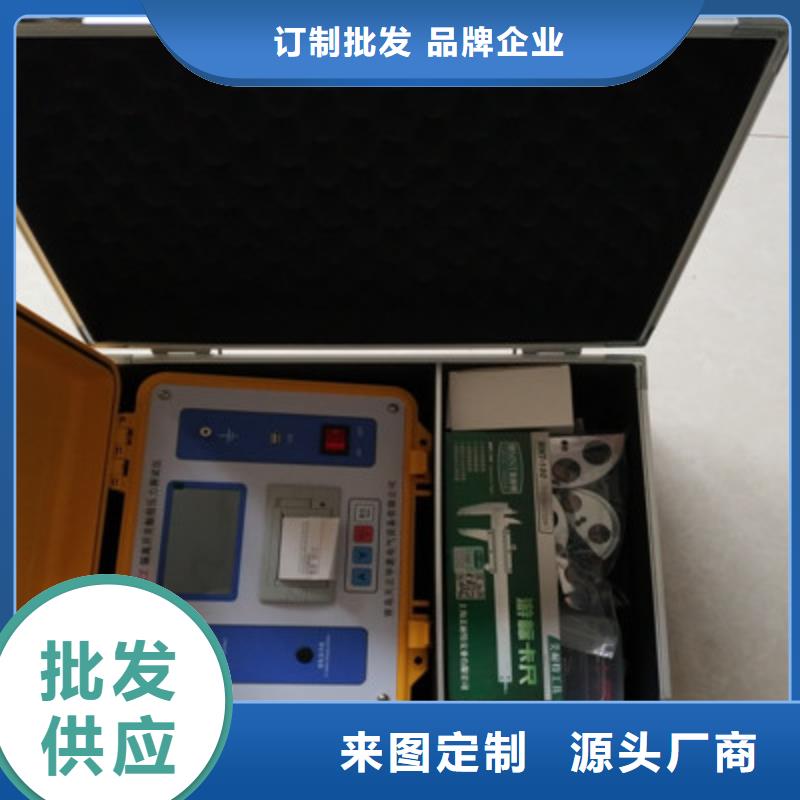

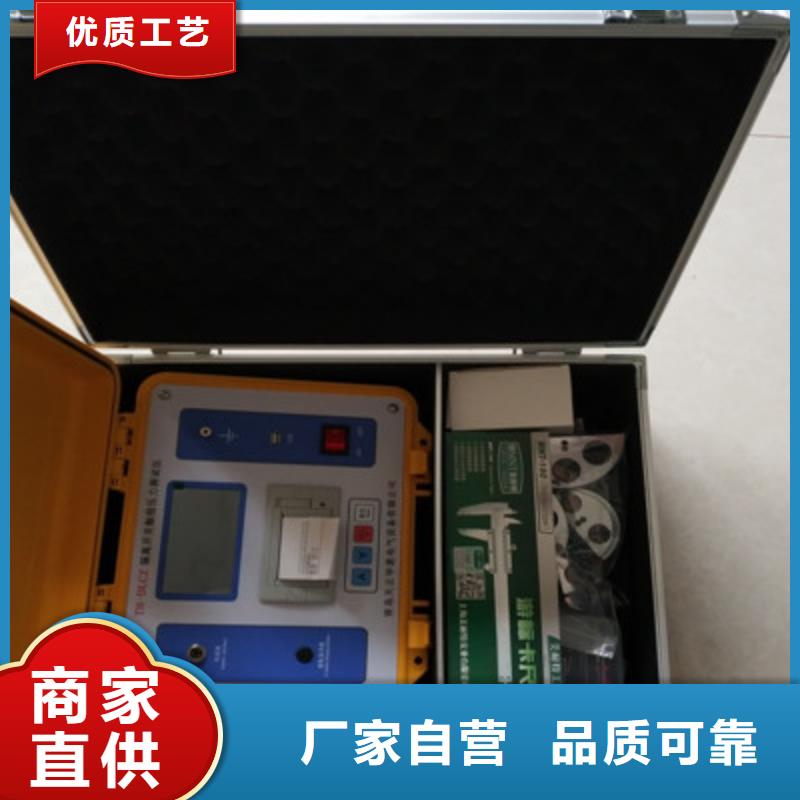

株洲隔离开关触指压力测试仪 在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W测量范围：≤1000 N 误差：≤1％读数±1N测量直径（触指开距）：20mm～90mm (常规)小于20mm大于150mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

<株洲>天正华意电气设备有限公司

株洲隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便

电器测试台就选天正华意电气设备有限公司 <株洲>天正华意电气设备有限公司

株洲隔离开关触指压力测试仪高压开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率高压开关动作电压试验电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所。3、仪器输出端严禁短路。4、测试完毕后，用旋钮将电压调制值，关闭电源，再拆除测试线，拆除地线。5、避免剧烈振动。6、对仪器的维修、维护和调整应由专业人员进行。

株洲隔离开关触指压力测试仪高压开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率高压开关动作电压试验电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所。3、仪器输出端严禁短路。4、测试完毕后，用旋钮将电压调制值，关闭电源，再拆除测试线，拆除地线。5、避免剧烈振动。6、对仪器的维修、维护和调整应由专业人员进行。

电器测试台就选天正华意电气设备有限公司 <株洲>天正华意电气设备有限公司

株洲隔离开关触指压力测试仪尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

株洲隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。

电器测试台就选天正华意电气设备有限公司 <株洲>天正华意电气设备有限公司

株洲隔离开关触指压力测试仪测量方法4.4.1将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（值）压力显示并自动锁定。整个测量采样过程多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据可以选择存储U盘中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用7吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置不可或缺的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。

株洲隔离开关触指压力测试仪开关触头压力测试仪也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。?隔离开关是电力系统中使用量更大应用范围更广泛的高压开关设备。由于户外隔离开关是 完全暴露在大气环境中工作、受环境气候条件影响更直接和更严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环更终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.2.4 图7是折臂式隔离开关已装静触头用DLCZ的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.2.5图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.2.6图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.2.7图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V

株洲隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪准备测量连接好接地线和传感器信号线，打开测试仪电源开关，等待3-5秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：然后按【确定】键或者触屏【开始测量】进入测量，如下图：按照屏幕提示，再次按【确定】键或者触屏一下，正式进入测量显示值界面，传感器的测量值会变化显示，如下：看到数据基本稳定，此时再按【确定】键或者触屏一下，仪器结束此次测量。界面显示如下：此时，可以选择“数据打印”或者“保存数据”，或者再次“重新测量”。关于数据保存，做如下说明：◆U盘必须要插好。本仪器经过升级了的软件，可以识别大容量U盘，例如16G U盘。◆当提示数据写入成功时，退回到数据界面时方可拔取U盘。4.2设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，或者按触屏虚拟按键完成设置，修改完成后，按【确认】键或者保存菜单退出。4.3 校准设置4.3.1 触摸屏校准如果触摸屏使用一段时间，触摸失灵或者显示不正常的时候，请按如下方法对触摸屏进行校正。开机显示主菜单界面：同时按【向上】键和【确定】键，显示界面如下：用圆珠笔或者螺丝刀头轻轻点击上图圆心所在位置，停留时间大约为2秒中以上，4个角全部校正完毕后，会提示校准成功，然后回到主界面菜单。如果一次不成功，请再次重复操作。出厂前已校准好。

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

株洲隔离开关触指压力测试仪 面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②充电接口 内部锂电池充电接口③USB接口仪器升级接口/联机接口④液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑤面板微型打印机打印测试报告及图谱⑥ 功能按键块 上、下移动光标或增、减当前光标处数值⑦传感器接口[确定]选择当前菜单或确认操作[复位]仪器复位传感器接口⑧电源插座开关输入电源AC220V±10％ 50Hz±10％ 1A四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2） 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意连接好接地线和传感器信号线，

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<株洲>天正华意电气设备有限公司 电器测试台就选天正华意电气设备有限公司

株洲隔离开关触指压力测试仪 隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。
