辽阳手持式光数字测试仪6继电保护测试仪智能检定装置后面板1.3继电保护测试仪智能检定系统主要指标继电保护测试仪智能检定装置主要指标：设备名称项目名称范围TH66精度等级THU66精度等级检测装置交流电流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流电流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流电压0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流频率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o总畸变率　0.05％基波0.05％基波谐波2～20次0.1％基波0.05％基波响应时间　5us5us同步性　5us 2us合闸角　5us对应的角度5us对应的角度时钟　50us50us纹波　0.1％RG0.1％RG1）交直流电流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20档。2）交直流电压量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30档。3）环境温度：实验室（20±2）o，预热时间不低于30分钟。二 THFZ全功能程控电子负载主要特性规程要求：a单路电流、电压带负载（纯阻性）能力b多路电流或电压同时输出带负载（纯阻性）能力c单路电流、电压带感性（容性）负载能力带负载（纯阻性）能力，是指通过的电流（或两端电压）精度在标的范围内和总畸变率不大于1％的输出功率；通常检测方式是采用滑动电阻器来测试单路电流、电压带负载（纯阻性）能力，由于滑动电阻的工作方式是通过改变其线圈匝数实现阻值变化，那么改变0.01Ω以下的阻值就显的特别费劲。

辽阳手持式光数字测试仪支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；提供USB口，可通过USB口进行图片及报文的拷贝支持报文异常测试，可在功能测试过程中进行报文异常测试；支持单纤发送及单纤接收；内置大容量锂电池，续航时间不少于6小时主要技术参数IEC 61850接口功 能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型： LC数 量： 3对，其中1对为100/1000M自适应，2对为100M波 长： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型： ST数 量: 1个发送口，1个接收口相位范 围:0~360°准 确 度:±0.1°分 辨 率:0.1°频率范 围:0~1000Hz准 确 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 时间范 围： 10ms~9999.999s分 辨 率： 1ms开关量输入数 量： 1对 可接空节点及带电位节点(0~250V)开关量输出数 量： 1对遮断容量： DC250V /0.5A反应时间： ＜100us同步接口类型：IRIG-B/PPS光信号数 量：2个:1个对时，1个授时有线连接接口类型： 百兆Lan口，RJ45数 量： 1个供电电源供电电压： AC 220V，允许偏差：-20％~15％供电频率： 47~65 Hz充电电压： 5V4AUSB 口数 量： 1个工作环境条件工作温度： -10℃~50℃湿 度： ≤95％无凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(长x宽x高)显 示 屏：7寸真彩液晶触摸屏显示单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

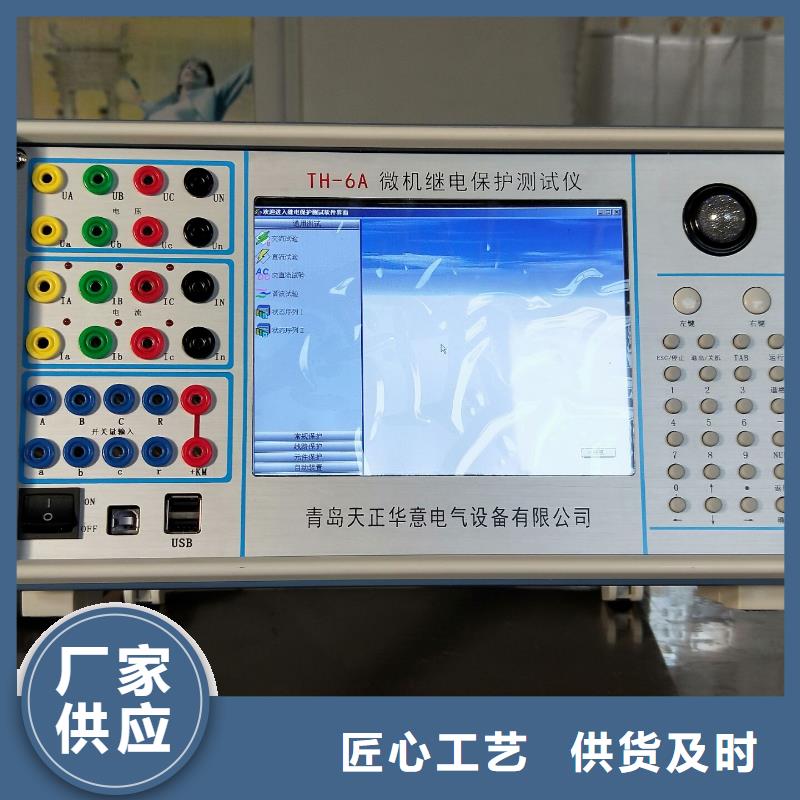

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证
高精度六相微机继电保护综合测试仪辽阳品质保证 <辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪 设置相位参考通道与变比参考组选择相位参考通道所在的SV报文组；参考通道指定选定参考组的某个通道作为相位参考通道；一次侧额定电压/二次侧额定电压PT变比设置电压比例因子：0.01，10mV；一次侧额定电流/二次侧额定电流：CT变比设置电流比例因子：0.0011mA；手动设置：使能后，变比由电压系数、电流系数两项决定；应用到所有通道：默认只对当前选择通道生效，使能后所有通道按通道描述自动匹配PT或CT变比。2.2.3.2 GS报文实时监视变位记录2.2.4 监视设置采样值显示方式显示二次值——根据设定的变比将显示数值转换为二次值；显示一次值——直接显示报文中传输的数值；监控设置是否重采样——参考相位通道选择选择相位参考通道基准；额定延时通道设定指定每组SV报文的额定延时在第几个通道。2.3 电流电压开始/停止F1-启动或停止测试过程；加量/减量F2、F3，按照递变类型、电压通道增量、电流通道增量，对已经勾选的电压/电流变量进行递增/减输出数值；配置F4，进入测试配置界面对发送或接收的报文进行定义；开入F5，选择测试自动结束的开入条件，“或”关系；需要在测试配置中将开出A-H映射到Goose订阅报文的数据通道；开出F6，控制开出1-8的输出状态，需要在测试配置中将开出1-8映射到Goose发布报文的数据通道；勾选——闭合状态 1 或 10 或 true不选——断开状态 0 或 01 或 false开入状态指示开入有变位，点亮指示灯（绿色）开入设置（测试自动结束条件设置）开出设置（变位）收到开入变位，测试自动结束，自动计算从开始测试（或加、减量操作）到收到开入变位的时间差，作为动作时间。辽阳手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；2.4.3 切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（001，false）；勾 选——闭合（110，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。2.8 核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。2.10 VLAN测试VLAN测试用于对交换机端口的VLAN分配进行自动搜索。测试接线：搜索设置:端口配置——选择测试仪的报文发出端口（Tx）及交换机回接端口（Rx）；搜索参数——设置VLANID的搜索范围，如Vlan ＝ （0 - 100）VLANID的变化则按照设定的帧数进行自动递变。如设置VlanID每隔1帧，即表示每帧报文的VLANID都将不同。注：您可以选择SV报文或GS报文进行测试，需要在测试配置中先设置好测试发送用的SV报文或GS报文。结果分析：测试结果实时呈现，将交换机能转发的VLANID在相应的接收口罗列出来。2.11 智能终端响应时间测试智能终端是数字化变电站一次开关设备的智能操作终端。它采用实时Goose通信，通过与保护和测控等装置相配合能够实现对断路器、刀闸的分合操作，同时就地采集断路器、刀闸等一次设备的开关量信号。在现场调试和故障检修时，使用TH-8508智能变电站光数字测试仪可以验证智能终端Goose 收发是否正常，动作行为是否正常，测控保护装置与智能终端之间的跳/合闸回路是否正常，也可以对其SOE响应时间进行测量。支持GOOSE发布—开入量接点接回、硬开出接点开出—GOOSE订阅、GOOSE发布—GOOSE订阅三种模式。2.11.1 模式一：Goose发布—硬开入接点接回测量智能终端跳/合闸回路响应时间。TH-8508智能变电站光数字测试仪给智能终端发送跳/合闸Goose命令，测量智能终端收到Goose报文与硬接点开出的时间差，应＜7ms。测试设置：1、报文配置在测试设置中：选取相应保护装置发布的Goose跳闸报文（或智能装置订阅的Goose跳闸报文），添加到系统设置的Goose发布组中；将Goose发布报文中的跳闸通道关联到变量开出1或2；确保变量“开入A或B”没有在Goose订阅报文中被关联。2、测试配置按下图所示，设置测试用例：测试模式——Goose发出硬开入接回响应时间测试勾选“开出量1或2”，设置默认状态及变位时刻（翻转时间），并下拉选择接回的硬开入（A或B），作为测试分析判据。设置测试次数及间隔时间，开始测试。测试结果分析：测试完成后，自动分析测试结果，并计算小值、值及平均值。2.11.2 模式二：硬开出接点开出—Goose订阅测量智能终端开入采集回路响应时间。TH-8508给智能终端开入遥信，测量智能终端收到硬接点开入与发出Goose报文的时间差。应＜10ms(不含消抖时间)。测试设置：1、报文配置选取相应保护装置订阅的断路器分/合位置Goose报文（或智能装置发布的断路器分/合位置Goose报文），添加到系统设置的Goose订阅组中；将Goose报文中的断路器分/合通道关联到变量“开入E”；确保变量“开出1或2”没有在Goose发布报文中被关联；2、测试配置选择“硬开出发出Goose接回响应时间测试”模式；在“开出量设置（硬开出变位通道设置）”中使能测变量开出1—对应断路器分/合位置；在“测试仪自接回”列的单元格，下拉选择实际接线的硬开入接点A；在“Goose订阅接回”列的单元格，下拉选择Goose订阅报文中关联到断路器分/合位置通道的变量“开入E”；设置好测试次数、测试间隔时间以及被测装置的硬开入消抖时间值；开始测试；测试结果分析：测试完成后，自动分析测试结果，并计算小值、值及平均值。2.11.3 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535（采样计数0-65535）手动添加/修改Goose报文类型：Goose发布或Goose订阅AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、2M、4M、6M、7.5M、8M、10M可设采样率：24～256点/周波LNNAME：逻辑接点名，0x00-0xFFLDNAME：逻辑设备名，0x0000-0xFFFFDATASET：数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。通道映射F1，将SV报文数据集通道映射到第I组或第II组变量，自动根据通道描述自动关联到电流或电压或延时变量；还可以通过映射列的下拉选择框进行调整。变比设置默认只对选中通道生效，勾选“应用到所有通道”对所有通道生效。品质因素SV一般只对有效位、检修位进行设置。GS通道映射定义GS报文控制块的数据集，包括通道变量映射、数据类型、品质、默认值等。通道映射F1，将GS报文数据集通道映射到开出1-8(GS订阅映射到开入A-H)；数据类型DAType基本类型DOType结构类型数据类型：单点、双点、整形、无符号整形、浮点、字符、BCD等Q品质T时间戳FT3通道映射保护电流01CF（463）保护电压2D41（11585）测量电流/电压2D41（11585）2.12.3 光口数据镜像、转发、回环镜像：将某个光口发出的报文镜像到其它空闲的发送光口，使多个光口发送同样的报文；转发：将某个光口接收的报文从其它空闲的光口转发出去，用于串行侦听报文或闭环试验；回环：在外部不接线的情况下，将光口发送的报文通过底层处理使其回环到该光模块的接收口，用于自检等。2.13 系统设置2.13.1 同步与时间IEEE-1588对时开启IEEE-1588对时设置对时端口，选择ETH1或ETH2；自动同步时间勾选后，一旦锁定IRIG-B或IEEE1588信号，自动将本机时间与GPS时间同步。消抖时间设定测试仪硬开入接口的抖动时间。2.13.2 显示设置屏幕亮度20％～待机时间30s～从不待机，用户在待机时间内无操作，屏幕自动关闭。按任何键或点触屏幕退出待机状态。智能省电默认开启。智能省电模式开启时，当系统进入待机后，如果在待机时间设定值内仍无任何操作（即两倍待机时长设定值内用户无操作），系统将自动关闭光纤模块的通讯，以达到更优的节电效果。一旦退出待机状态，光纤模块自动开启。注：当使用测试仪对报文进行长时间监控时，应关闭智能省电模式。2.13.3 默认参数高中低三侧PT、CT变比2.13.4 软件版本信息提供出厂编号、日期查询及软件版本查询。软件版本升级操作：1、将软件升级包复制到U盘根目录；2、将U盘插入USB接口；3、选中“升级”行，按OK键（或双击“升级”行），自动升级。

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证

辽阳手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（001，false）；勾 选——闭合（110，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证 高精度六相微机继电保护综合测试仪辽阳品质保证 <辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪全功能程控电子负载前面板2.2 THFZ全功能程控电子负载后面板2.3 THFZ全功能程控电子负载主要指标：电流量程：5A、15A、30A、负载500W电压量程： 100V（交流）、110V、220V（直流）负载100W调节细度：0.01欧姆（电流）、1欧姆（电压）准确度：≦1％RG三 软件主要功能3.1本系统软件功能、检测稳定：可全自动检测继电保护测试仪，也可以半自动检测继电保护测试仪，并能通过接口规范添加新的厂家继电保护测试仪检定方案：可根据被检继电保护测试仪的通道数或生产厂家、需要检定的项目及检定点，预先制定相应的检定方案（可无数个），检定方案可保存可修改，检定设备时只需调用相应的方案即可；一个厂家的产品用其厂家名称代替，同厂家不同型号的产品由程序根据此厂家的配置文件自动搜索链接。无论何种输出方式是全自动或是半自动、手动检测，系统软件都自动记录、修约数据、计算误差、自动判别、检测报告可查询、报告格式（可预先制定多种报告格式，根据需要选用）可编辑、报告导出格式为word版本。系统软件在不断扩展功能，提供免费升级。

辽阳手持式光数字测试仪多可映射到4路开出量信息；3.4模拟小信号输出12路模拟小信号输出:a. 幅值输出范围 AC: 0～7Vrms（有效值）DC: 0～7VMax.输出电流 10mA准确度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 频率正弦信号 DC～1000Hz准确度 0.002％（工频下误差1mHz）分辨率 0.001Hzc. 相位相角范围 0到359.999°准确度 1km，用于IEC61850-9-1/2采样值报文和GOOSE报文收发，还兼用于IEEE1588同步时钟信号输入；10Mbps串行ST头62.5/125μm多模光纤接口9个，850nm波长，传输距离＞1km，其中FT3采样值报文接收1个、FT3采样值报文发送5个、IRIG-B码同步时间输入1个、IRIG-B码同步时间输出1个、秒脉冲同步时间输出1个；10/100M自适应以太网RJ45接口 1个，用于外接PC电脑；RS232 DB9接口1个，用于开发调试；可选配GPS的卫星信号天线接口；可选配功放接口模块，包括功放信号DB9接口1个和DB25接口2个；IRIG-B码同步时间TTL电平输入端子1对；可选配GPS的IRIG-B码同步时间TTL电平输出端子1对；秒脉冲同步时间TTL电平输出端子1对；开关量输入端子8对；开关量输出端子4对；模拟小信号输出端子12对。3.11 操作界面内置高可靠性嵌入式工业控制电脑；高可靠性MS WindowsCE 6.0嵌入式工业操作系统；Windows操作界面的测试软件；

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证 <辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

辽阳手持式光数字测试仪多可映射到4路开出量信息；3.4模拟小信号输出12路模拟小信号输出:a. 幅值输出范围 AC: 0～7Vrms（有效值）DC: 0～7VMax.输出电流 10mA准确度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 频率正弦信号 DC～1000Hz准确度 0.002％（工频下误差1mHz）分辨率 0.001Hzc. 相位相角范围 0到359.999°准确度 1km，用于IEC61850-9-1/2采样值报文和GOOSE报文收发，还兼用于IEEE1588同步时钟信号输入；10Mbps串行ST头62.5/125μm多模光纤接口9个，850nm波长，传输距离＞1km，其中FT3采样值报文接收1个、FT3采样值报文发送5个、IRIG-B码同步时间输入1个、IRIG-B码同步时间输出1个、秒脉冲同步时间输出1个；10/100M自适应以太网RJ45接口 1个，用于外接PC电脑；RS232 DB9接口1个，用于开发调试；可选配GPS的卫星信号天线接口；可选配功放接口模块，包括功放信号DB9接口1个和DB25接口2个；IRIG-B码同步时间TTL电平输入端子1对；可选配GPS的IRIG-B码同步时间TTL电平输出端子1对；秒脉冲同步时间TTL电平输出端子1对；开关量输入端子8对；开关量输出端子4对；模拟小信号输出端子12对。3.11 操作界面内置高可靠性嵌入式工业控制电脑；高可靠性MS WindowsCE 6.0嵌入式工业操作系统；Windows操作界面的测试软件；

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证

辽阳手持式光数字测试仪 超轻小型系列手持式列继电保护测试仪，是采用一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括TH-10型单相电流三相电压型、TH-30型三相电流四相电压标准型、TH-60型六相电流六相电压标准型。技术特点?超小型继保仪，略大于A4尺寸，体积超小，轻松携带?超轻型继保仪，仅重9.6kg，可手持操作?标准4路电压、3路电流输出，相电压120V，相电流30A?WindowTH操作系统，10寸大彩屏，传统测试软件，操作简洁流畅?双操作模式，单机操作，外接PC或WiFi操作?新型高保真线性功放，输出精度高达0.1％?高集成模块化结构，EMC性能好，可靠性高?完善可靠的自保护功能?主要技术参数标准模拟量电压电流输出交流电流输出：AC 3×30A/200VA交流电压输出：AC 4×120V/60VA交流输出精度：0.1％（10~120V）直流电流输出：DC 3×（±10A）/100VA直流电压输出：DC 4×（±160V）/60VA相位：0~360°相位准确度：＜0.5°输出频率：10~1200Hz频率准确度：＜ 0.01Hz叠加谐波：0~24次谐波开关量：8路开入，4路开出规格尺寸：350×250×120mm（长×宽×高）重量：9.6kg单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪随着变电站通信网络和国际标准IEC61850 的制定和颁布，变电站的数字化使得数字化的保护及智能设备得到广泛应用，传统的模拟量输出的继电保护测试仪已不能满足其测试需求。2009年以十多年来在全国数百家用户中取得的继电保护测试系统生产研制的丰富经验为基础，本公司先后自主研发并推出了1A和2A二代光数字继电保护测试系统，实现了IEC61850-9-1、IEC61850-9-2、IEC60044-7/8 FT3标准格式电压、电流量的光数字输出和小信号模拟量输出，以及GOOSE报文的发布和订阅功能，基本满足了数字化保护和仪器仪表的测试需要。为了推动我国智能电网和智能化变电站的推广应用，电网公司加快了智能电网的技术进步和标准化步伐，先后发布了《智能变电站技术导则》(Q/GDW-383-2009)、《智能变电站继电保护技术规范》(Q/GDW441-2010)、《IEC-61850工程继电保护应用模型》(Q/GDW-396-2009)等标准规范，提出了“直采直跳”、“保护就地化”、“双AD采样”” 、“不依赖外部时钟同步采样”等新的标准要求， 而“传统PT/CT＋合并单元” 的采样模式又在广泛采用，

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证

辽阳手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；

高精度六相微机继电保护综合测试仪辽阳品质保证 <辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪智能变电站光数字继电保护测试仪青岛天正华意电气设备有限公司本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，

<辽阳>天正华意电气设备有限公司

辽阳手持式光数字测试仪 报文分析2.2.1 侦听报文侦听/停止侦听启动/停止报文侦听程序；信息流量选中报文的属性参数详细值，并与SCD进行匹配，检测并标记非匹配项；监视启动对选中报文的监视，包括波形、幅值、状态变位、相位、频率、谐波、统计（丢帧、离散度等）、异常、抓包分析等；过滤侦听参数设置，包括过滤光口、报文类型等；导至发送将选中的报文导入到测试配置中，并定义为发送报文；设置对报文监视的参数设置，包括显示一次值/二次值，是否重新采样，相位参考通道，额定延时通道等设置。换行/页方向键（上、下键换行，左、右键换页）2.2.2 报文信息查看选中报文控制块的详细属性参数值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文2.2.3 报文监视2.2.3.1 SV报文波形切换到通道波形监视画面；上下键，选择通道；左右键，翻页；波形组成：（刷新频率 1s）波形曲线通道描述幅值（一次值或二次值，可设）相位（参考相可设）频率无效位（IEC61850-9-2）检修位（IEC61850-9-2）谐波切换到通道谐波分析画面；统计切换到SV报文帧数、丢帧次数、均匀性（离散度）统计画面；告警切换到异常帧告警信息列表界面。设置弹出SV报文的相位参考通道与变比等参数设置界面。单通道谐波含量分析0-10次谐波有效值、频率、含量分析。SV报文离散度统计分析统计累计帧数、丢帧次数、连续两帧之间的/小时间间隔，并按找均匀性区间分布统计落在每个区间的帧数及百分比。异常帧告警列表对SV报文的丢帧、品质异常（检修位、无效位等）、均匀性异常、同步位变化、Goose变位、发送机制异常等进行自动告警。

<辽阳>天正华意电气设备有限公司 高精度六相微机继电保护综合测试仪辽阳品质保证

辽阳手持式光数字测试仪测试软件基于Windows系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能，首创多层树型结构的试验模板数据库组织方式，灵活的OFFICE文件格式试验报告，为实现试验数据库和试验报告管理的集成化、系统化提供了数据基础。h. 采用我公司模拟输出继保仪相同的测试软件，具有相同的测试功能、软件界面和操作方法。既有富有特色、简洁方便的通用测试模拟功能，又有实用有效的各类继电器校验程序，更有提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序，各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号
