温升大电流发生器信阳

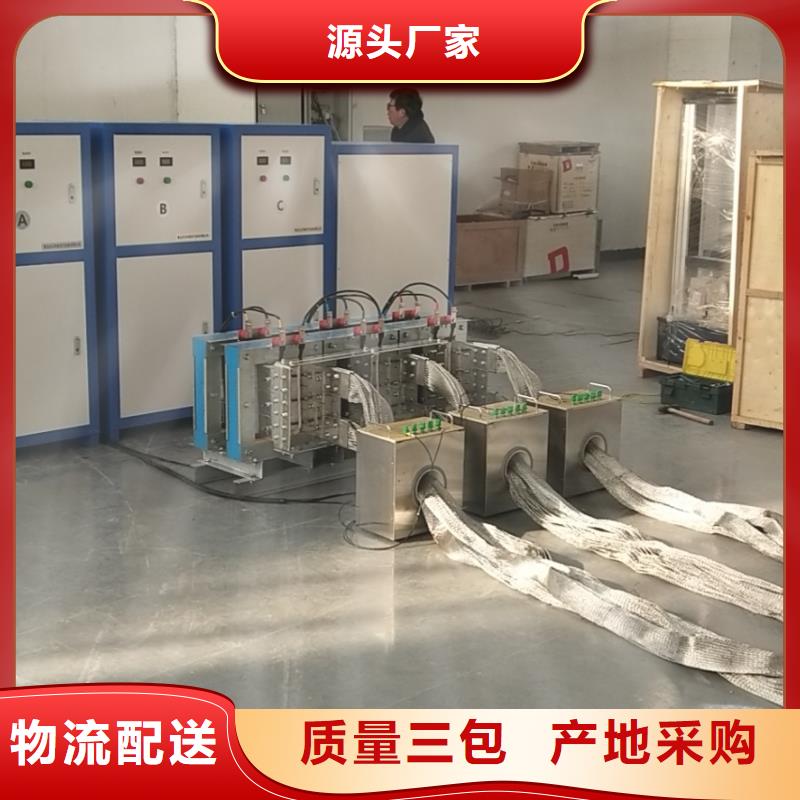

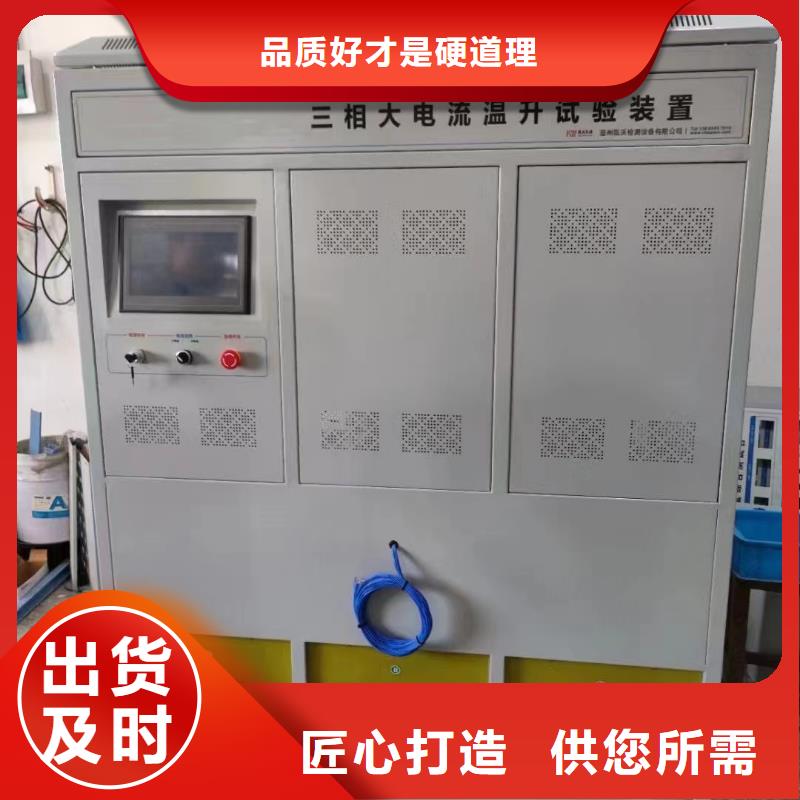

信阳大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

信阳大电流发生器.智能大电流发生器智能大电流发生器又称热继电器测试仪是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。

<信阳>天正华意电气设备有限公司 温升大电流发生器信阳 <信阳>天正华意电气设备有限公司

信阳大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断调压器旋至零位然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。

信阳大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。

<信阳>天正华意电气设备有限公司 温升大电流发生器信阳 <信阳>天正华意电气设备有限公司

信阳大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

信阳大电流发生器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受30A电流冲击。（4）仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。（5）设定过流保护的电流值应不超过仪器额定输出电流值。（6）在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。2.储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。3.防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。信阳大电流发生器操作说明1.页面说明1）、进入系统2）、主菜单3)、参数设置5）、电流曲线查询：2.参数设置自动方式下根据所需要的电流和时间整定值设定数值大小，采样设置包含数据记录时间和曲线取样时间，根据需求设置采样间隔时间。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.过流保护根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值 。

<信阳>天正华意电气设备有限公司 温升大电流发生器信阳 <信阳>天正华意电气设备有限公司

信阳大电流发生器大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。二、板面示意图图2-1 面板示意图三、主要特点 电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；全中文界面，操作简单明了，可适应多种应用场合；轻触式按键操作，所有功能均可通过按键设定，提高了产品的性可靠性；全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意； 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； 试验时间可任意设定，0 ~ 9999秒（分）自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位； 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作 带停止/紧急按钮，可手动复原 电流升降速度智能控制，当电压接近目标电压时，升压速度会自动减慢通讯，可选配通讯功能，结合本公司专业设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；出现过流等故障时，保护即时，准确，可靠 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

信阳大电流发生器功能特性：柜体结构：三台单相柱式调压器组成三相调压器放入调压器柜中。冷却方式：自然风冷（配有备用冷却风机）。额定容量长期工作时电刷触头处（触点）温升不得大于85K，主回路连接线及出线端子温升不得大于80K，控制器温升不得大于40K；当电刷触头不移动时其噪声不得大于45dB。调压器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接；调压器的铁心和外壳应在电气上相互连接并连接到接地端子上；接地点附近应有易见、清晰、不易脱落的接地标志符号。调压器的柜体要求：电气元件端子的连接导线应有清晰牢固的标识号，电器元件之间应有足够的空间以便于装配和维修；主电路和控制电路的导线应分束走线，且应美观、整齐；柜体应光洁、平整、无毛刺，漆层应均匀；调压器输出侧配有过电流保护及过流指示灯报警功能。配有输入端过压、调压器上、下限位保护装置。3.3多磁通干式变压器：(配微调系统）

温升大电流发生器信阳

---
