舟山变压器测试台电力变压器综合测试台主控台采用如下分布式设计方案分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。5.13电力变压器综合测试台主控台采用如下分布式设计方案分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。六、技术资料我方随设备供货时，提供的资料如下?产品说明书 1套?电气原理图 1份七、交货期?交货期：运输方式：八、质量保证及售后服务8.1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。8.2质保期供方所供产品质保期为产品验收合格日期算起12个月，或从设备一件到货之日算起15个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。8.3售后服务设备到货后，在接到需方通知后48小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于500kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。

舟山变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。

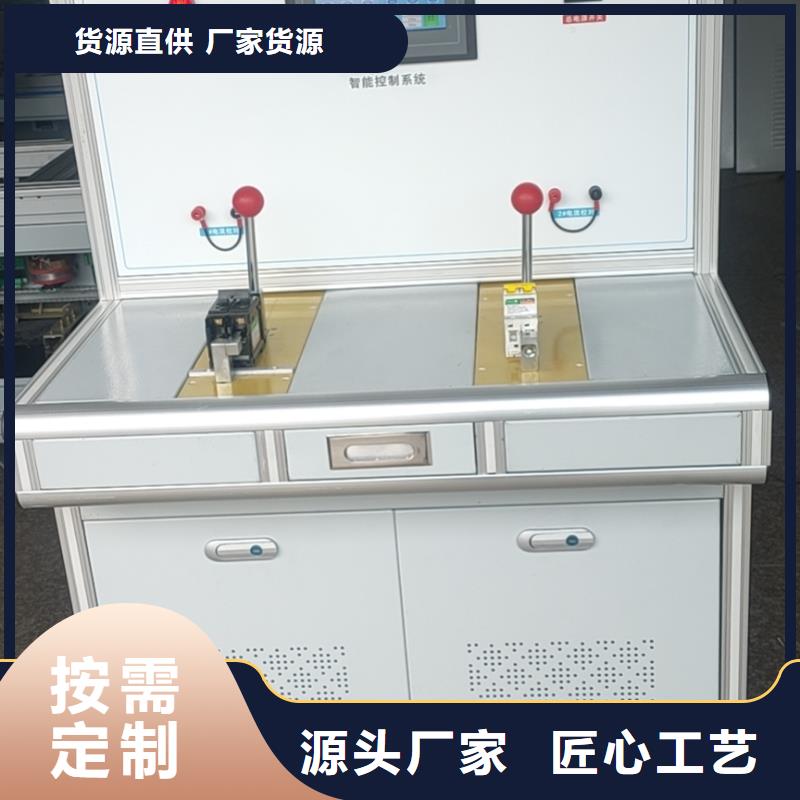

<舟山>天正华意电气设备有限公司 变压器综合试验台可定制

舟山变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

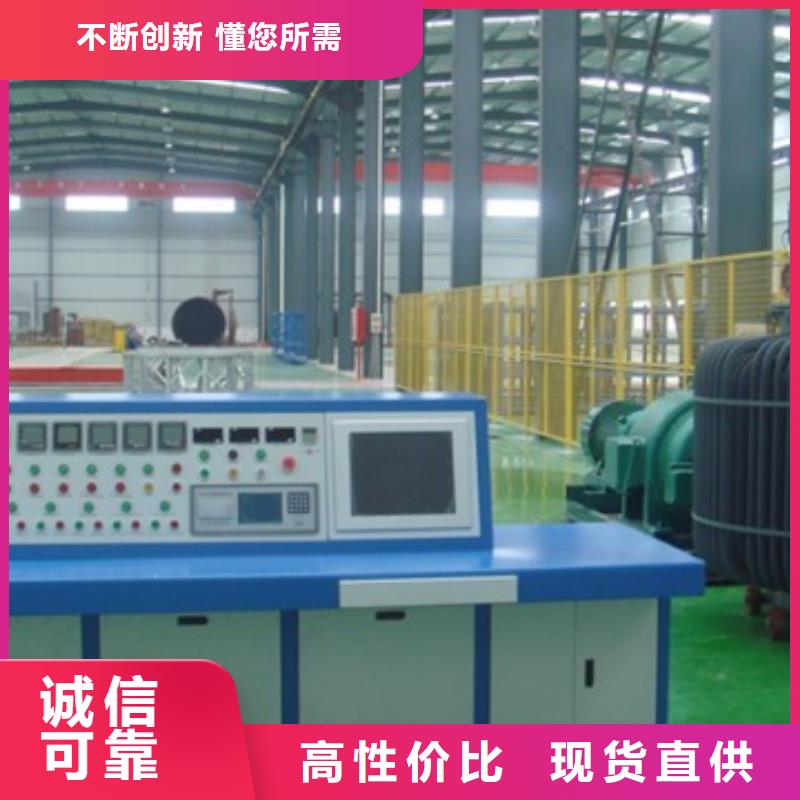

<舟山>天正华意电气设备有限公司 变压器综合试验台可定制

舟山变压器测试台章性能参数总 则一、系统性能1、本仪器应满足现行满足GB 1094《规程》中的规定；2、满足配电变压器空载试验要求3、满足配电变压器负载试验要求4、满足配电变压器温升试验要求5、满足配电变压器在90％和110％额定电压下的空6、载损耗和空载电流测量实验的要求7、满足配电变压器短时过负载能力试验的要求8、满足配电变压器三相变压器零序阻抗测量实验的要求9、满足直流电阻测量试验要求10、系统可自动判断结果11、各试验可建立数据库，方便查询和试验12、测控系统应包含自动、手动试验功能13、性能好，、保护装置齐全，在各种异常、误操作、断电等情况下能够保证其性。14、仪器具有过压、过流、过温保护等二、正弦波变频电源基本参数1、额定输出功率150kW2、工作电源380±10％，V工频3、输出电压0~420V三相，4、输出电压不稳定度≤1％5、额定输入电流108A（三相）6、额定容量下长时间，持续运行时间不小于24h7、噪声水平≤60dB8、工作频率50Hz9、频率不稳定度≤0.05％10、输出波形畸变率≤1％11、频率输出误差≤±0.01Hz12、频率调节分辨率≤0.1（电压百分比为1％～99.9％的范围内）Hz 三、三相中间变压器技术参数少油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、额定输出容量150kVA；3、输入电压400/600V(Y接法）；4、输出电压0.65×√3kV，（可Y或Δ接法）；5、额定频率50HZ；6、额定容量下长时间，持续运行时间不小于24h； 四、补偿电容器1、额定输出容量840（280kvar×3）kVar，设置（140＋60＋30＋20＋15＋10＋5）×3等档位2、额定电压1kV3、输出电压1.5×√3kV4、额定频率50Hz

<舟山>天正华意电气设备有限公司
变压器综合试验台可定制

舟山变压器测试台要技术指标流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机真彩大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便。3）本仪器测试方法有全自动测试与手动测试两种方法，只需输入被是样品参数，所有试验自动完成。4）所有温升数据无需人工计算，软件后台自动完成。5）保护功能完善，过压，过流，过热保护均有提示。6）接线简单，所有试验一次性接线，试验中途只需要转换分解挡位其他接线设备自动切换。8) 可根据用户要求定制测试模块，软件终身免费升级9）采用16路温度巡检1、主要组成元件该检测系统设备配置清单如下：序号 设 备 名 称核 心 参 数数量变压器综合测试主控台壹台 分项计算机壹台 显示器 三星曲面屏27寸 壹台高电变压器综合测试系统软件v1.0壹套 PLC控制柜及通讯模块西门子S7-200壹台仪器仪表柜及通讯模块壹台辅助控制柜试验项目的控制及互感器控制 壹台 02 功率分析仪（变压器空负载综测试仪）壹台标准精密电流互感器5-10-20-50-100-200/5A精度等级：0.1级 叁只 04三相感应调压器150kVA（10-650V）壹台 05倍频发电机组 输出功率: ≥30KW、电压输出0-800V、150HZ壹台主要设备技术指标3.1 TZ-II/150kVA变压器试验1750＊950＊1250 长＊宽＊高3.1.1容量：150kVA 输入电压：三相380V。 3.1.2 台体造型美观，外置打印机，内置液晶显示器， TZ301空负载损耗测试仪，直流电阻测试仪，变比组别测试仪便于计量。3.1.3 在台面设置电压、电流、温度测量表，并有温升计时。3.1.4 全部采用数字式仪表测量精度0.5级。

<舟山>天正华意电气设备有限公司

舟山变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

舟山变压器测试台设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全。?空间布局合理，布线清晰整洁。6.1.2系统工作率 充分利用数据处理技术，将测量结果直接录入进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在试验台上用控制按纽进行自动切换完成。6.1.3系统人性化操作 充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照程序操作，系统会拒绝启动，从而有效保护人身及设备的。6.2项目的主要组成（详细配置见分项试验表）变压器综合特性试验系统。交流及感应耐压试验系统。试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：用前端面板上的按钮来控制试验程序。手动记录试验数据的记录，并保存在数据库中。试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。所有的测试功能和测试过程由测试台的前面板按钮选择和控制。6.3.2性能特点满足如下要求：直接回路与间接回路自动切换使用。变压器综合测试台对整个回路进行控制及测量监控。所测数据可进行自动处理并可根据需要储存\打印。零位保护，过电流保护，过电压保护。高压泄漏电流显示及保护，采用1：1互感器接地。

变压器综合试验台可定制

舟山变压器测试台产品性能我公司生产的变压器测试系统装置TH70具备如下功能（测试项目）：?变压器容量/空载特性试验（空载损耗、空载电流占额定电流的百分比）?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?变压器直流电阻压试验?变压器变比组别及误差试验?变压器工频耐压试验；五、系统参数（技术条件）我公司生产的变压器测试台满足以下技术条件5.1产品外观要求变压器综合测试台外观：规格尺寸.台体颜色.台体图片（仅作参考）。变压器综合测试系统主控台5.2变压器容量及空载负载特性，满足单相、三相测量，其性能指标要求如下：?电压测量范围 50V—650V电流测量范围0.25A—75A精度0.2级；?功率U＊I 精度0.2级；?功率因数0.050--1.000，精度0.3级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％；?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。?5.3变比测试仪应满足如下指标 ?变比测量范围：1～9999 ；组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境温度：-5℃～＋40℃，环境湿度：＜95％；?体积：430×320×215mm；?重量：5kg。5.4直流电阻速测仪应满足如下指标 ?使用条件：环境温度：-20℃～40℃；?相对温度：≤95％RH；?测量精度：0.2级，分辨率：1μΩ；?恒流源：0-10A?工作电压交流 220V。

---
